Comment sécuriser son installation électrique avec un tableau divisionnaire

Un garage transformé en atelier, deux prises qui tirent sur une rallonge depuis la buanderie, et un jour l'odeur de plastique chaud. C'est le scénario que j'ai vécu chez un voisin, et c'est aussi celui qui explique pourquoi j'ai fini par installer un tableau divisionnaire dans mon propre sous-sol. Pas pour le plaisir de percer du béton, mais parce que tirer huit circuits supplémentaires depuis un tableau déjà saturé, c'était jouer à la roulette avec le 30 mA.

Un tableau divisionnaire, c'est un coffret secondaire relié au tableau principal, qui reprend l'arrivée et redistribue l'énergie vers une zone précise de la maison. Il ne remplace rien. Il déporte la protection au plus près de l'usage. Et s'il est mal raccordé, il ne sécurise rien du tout : il ajoute juste un point de fragilité de plus.

Voici comment je procède, avec les chiffres que j'utilise réellement, les erreurs que j'ai commises, et ce que la norme NF C 15-100 exige vraiment.

Tableau divisionnaire : ce qu'il sécurise réellement dans votre installation

Beaucoup imaginent qu'un deuxième tableau, c'est juste « plus de place ». Faux. Un divisionnaire bien conçu apporte trois choses qu'un tableau principal saturé ne peut plus offrir.

Pourquoi déporter les protections plutôt que d'ajouter des disjoncteurs

Quand tous les circuits partent du même point, chaque ajout rallonge les fils dans les gaines, empile les peignes et rend le bornier principal illisible. J'ai vu un tableau où douze circuits se croisaient sur le même peigne, sans repérage. Un cauchemar pour la maintenance, et un vrai risque d'arc électrique quand les vis ne sont plus assez serrées.

Déporter permet de :

• Raccourcir les longueurs de câble vers la zone desservie (garage, atelier, étage).
• Isoler un usage énergivore sur sa propre protection.
• Garder le tableau principal lisible, avec des circuits identifiés et accessibles.

Mon conseil : ne déportez pas « pour la beauté du geste ». Déportez quand vous avez au moins quatre ou cinq circuits à créer dans une zone éloignée. En dessous, un simple disjoncteur supplémentaire dans le tableau principal suffit.

Norme NF C 15-100 : ce qui est exigé, pas ce qui est conseillé

La norme encadre la protection par circuit (un disjoncteur par circuit, calibre adapté à la section), la présence d'un différentiel 30 mA en tête d'installation pour les circuits de prises, la prise de terre reliée à chaque point, et le repérage. Le divisionnaire n'échappe à aucune de ces règles : il doit lui-même comporter un interrupteur différentiel, et ses circuits doivent être protégés individuellement.

Une chose qu'on lit rarement : la norme n'impose pas de différentiel 30 mA dans un local technique s'il est déjà en amont. En pratique, j'en mets toujours un. Pourquoi ? Parce qu'un différentiel en amont protège toute la maison, et qu'un défaut dans le garage coupera alors tout. Un différentiel dédié dans le divisionnaire limite le périmètre de coupure.

Le raccordement au tableau principal, étape par étape

C'est là que les choses se jouent. Un raccordement mal fait est une source de surchauffe chronique, et vous ne le verrez pas avant des mois.

Alimentation : quelle section de câble pour quel calibre ?

Prenons le cas le plus courant : un divisionnaire en monophasé, à une quinzaine de mètres du tableau principal, alimentant six circuits (prises, éclairage, deux circuits spécialisés).

Calibre de la protection de tête	Section minimale du câble d'alimentation	Longueur à partir de laquelle il faut monter d'un cran
32 A	10 mm²	Au-delà de ~25 m
40 A	10 mm²	Au-delà de ~20 m
50 A	16 mm²	Au-delà de ~25 m
63 A	16 mm²	Au-delà de ~20 m

Ces valeurs sont des repères pratiques, pas une table à appliquer aveuglément. Le calcul exact dépend de la chute de tension admissible (généralement 3 % pour les circuits d'usage et 5 % pour l'éclairage depuis l'origine). Sur une longueur de 30 mètres, un 10 mm² pour 40 A peut devenir insuffisant si vous voulez rester sous 3 %.

Ma règle personnelle : je dimensionne toujours un cran au-dessus quand la longueur dépasse 20 mètres. Ça coûte quelques mètres de câble en plus et ça évite de racheter du 16 mm² plus tard.

La sélectivité : éviter que tout saute quand un seul circuit défaille

Voilà ce que personne ne vous dira chez le vendeur de matériel. Si le calibre de la protection de tête du divisionnaire est supérieur ou égal à celui du disjoncteur de branchement, un défaut dans le garage peut faire déclencher les deux en cascade. Résultat : toute la maison dans le noir pour une lampe défectueuse.

Le principe de sélectivité veut qu'on laisse un écart d'au moins un calibre entre la protection amont et la protection aval.

• Disjoncteur de branchement à 45 A → protection de tête du divisionnaire à 32 A ou 40 A.
• Disjoncteur de branchement à 60 A → protection de tête du divisionnaire à 40 A ou 50 A.
• Différentiel amont 30 mA sélectif → différentiel aval 30 mA non sélectif.

Le dernier point est crucial et rarement expliqué : si le différentiel du tableau principal est un 30 mA non sélectif, et que celui du divisionnaire l'est aussi, les deux peuvent déclencher ensemble. Il faut un différentiel amont de type sélectif pour que seul le divisionnaire coupe.

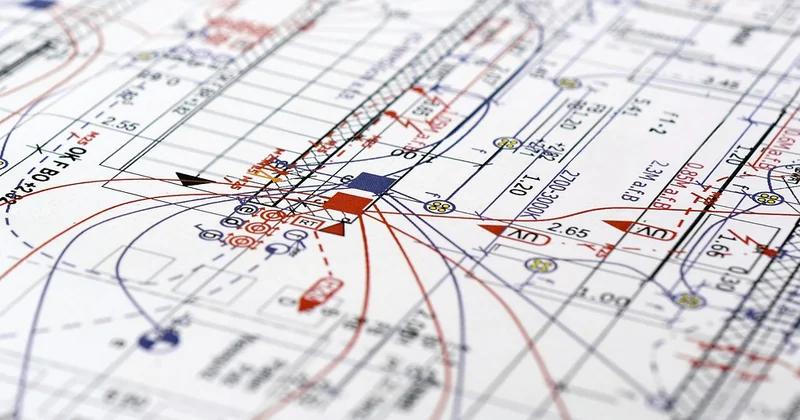

Le schéma de raccordement, en pratique

Voici comment je procède, avec les étapes dans l'ordre. Ce n'est pas la seule méthode, mais je n'ai jamais eu de retour en arrière avec celle-ci.

1. Couper, vérifier, repérer

Coupez le disjoncteur de branchement. Vérifiez l'absence de tension à l'aide d'un testeur, pas d'un tournevis testeur (qui peut vous donner une fausse lecture). Repérez tous les circuits existants sur le tableau principal avant d'intervenir, avec des étiquettes. Si vous ne savez pas à quoi correspond un circuit, ne l'utilisez pas comme source.

2. Raccorder en aval d'une protection dédiée

Ne piquez jamais directement sur les borniers d'arrivée du tableau principal. Le câble du divisionnaire doit partir d'un disjoncteur dédié, dimensionné pour la section du câble. Sur un tableau principal monophasé, vous ajoutez un disjoncteur 2P (phase + neutre) de 32 ou 40 A, puis vous tirez le câble vers le divisionnaire.

Dans le divisionnaire : le câble arrive sur un bornier d'alimentation, puis alimente le différentiel, puis les disjoncteurs de circuit. Chaque circuit repart vers sa zone. Un circuit = un disjoncteur.

3. Tester avant de refermer

Avant de remettre sous tension, vérifiez le serrage des vis (un tournevis dynamométrique, si vous en avez un, évite les surprises). Puis remettez sous tension progressivement : d'abord le disjoncteur de branchement, puis la protection de tête du divisionnaire, puis chaque circuit un par un. Un testeur de prise et un test différentiel (bouton test) vous confirment que tout est opérationnel.

Les erreurs que je vois le plus souvent (et celle que j'ai faite)

Sur les chantiers que j'ai pu observer, quatre erreurs reviennent. La première, je l'ai commise moi-même.

• Pas de différentiel dédié dans le divisionnaire. On se dit que celui du tableau principal suffit. Il suffit pour la sécurité, oui, mais il fait sauter toute la maison au moindre défaut.
• Section de câble sous-dimensionnée. Un 6 mm² tiré pour un 40 A, ça chauffe. Sur une quinzaine de mètres, c'est invisible au début, puis ça sent le plastique.
• Repérage absent ou incomplet. Le circuit « prises chambre » qui alimente en réalité aussi le cumulus, c'est un classique.
• Différentiel 300 mA posé en pensant protéger les personnes. Il protège contre les incendies, pas contre l'électrocution. Pour les personnes, c'est 30 mA.

Mon erreur, pour être transparent : j'ai d'abord tiré un 6 mm² pour alimenter six circuits sur un disjoncteur de tête à 40 A. Ça fonctionnait. Jusqu'au jour où le cumulus et le four ont tourné ensemble, et où j'ai senti la gaine tiède. J'ai tout refait en 10 mm². Trois heures de travail et 40 euros de câble. Leçon retenue.

Et si c'est en triphasé, ou dans un local humide ?

Deux variantes qui changent pas mal de choses.

Le tableau divisionnaire triphasé

En triphasé, vous alimentez le divisionnaire avec un câble à quatre conducteurs (3 phases + neutre), et vous répartissez les circuits sur les trois phases pour équilibrer les charges. Un défaut d'équilibrage se traduit par un neutre qui chauffe — et un neutre qui chauffe sur un tableau divisionnaire, ça finit mal. Répartissez les circuits énergivores sur des phases différentes, pas tous sur la même.

Pour le différentiel, préférez un modèle tétrapolaire, qui coupe les trois phases et le neutre en même temps.

Le tableau divisionnaire étanche

Dans un garage, un atelier ou un local extérieur, le coffret doit être protégé contre la poussière et l'humidité. Un indice IP55 minimum pour un local abrité, IP65 si le local est exposé aux projections. Le câble d'alimentation entre par un presse-étoupe, jamais par un trou percé à la va-vite. J'ai vu un coffret « étanche » avec un trou de 20 mm à la scie cloche. L'eau est entrée en trois semaines.

Ce qui reste après avoir refermé le coffret

Un tableau divisionnaire bien fait ne se voit pas. Il est rangé, repéré, et vous n'y pensez plus. C'est exactement ce qu'on veut.

Mais il y a une chose que j'ai apprise en installant le mien : le geste de sécurisation, ce n'est pas le coffret. C'est la vérification annuelle du bouton test du différentiel, le repérage qui reste lisible dans le temps, et le fait de ne jamais ajouter un circuit « pour dépanner » sur un bornier déjà chargé. Le tableau, lui, ne fait que rendre ce travail possible.

Et si vous hésitez entre deux sections de câble, prenez la plus grosse. Personne n'a jamais regretté d'avoir mis du 16 mm² là où du 10 mm² aurait suffi. Moi, j'ai regretté l'inverse.
